廢棄[液晶螢幕]變身DIY[透寫台]

Photobucket
所謂透寫台就是會發光,把紙放在上面可以描圖

因為沒有邊做邊拍,所以下面只有成品圖

首先,拆開一台廢棄的液晶螢幕,沒有的話去回收場買,百元就有吧
把所有的電路板與接頭通通拆掉,取出裡面的液晶面板部份

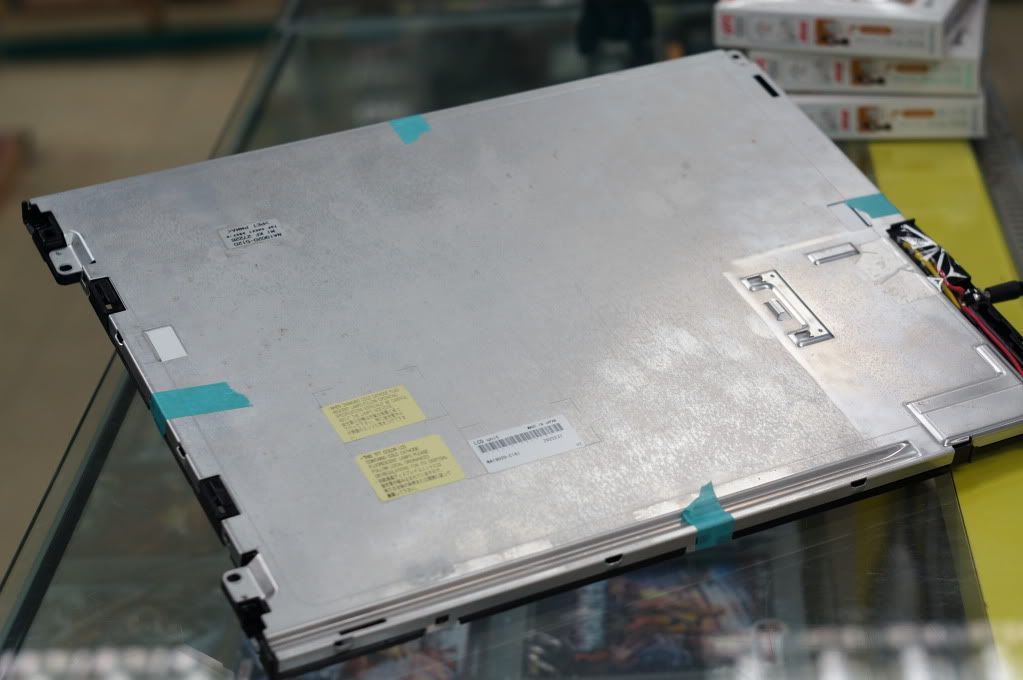

通常會有金屬框包覆,如圖
Photobucket

這塊金屬包覆的液晶板,裡面通常包含CCFL背光燈,擴散片,菱鏡片等
上面那些零件都是為了讓光線透出更均勻而設計的

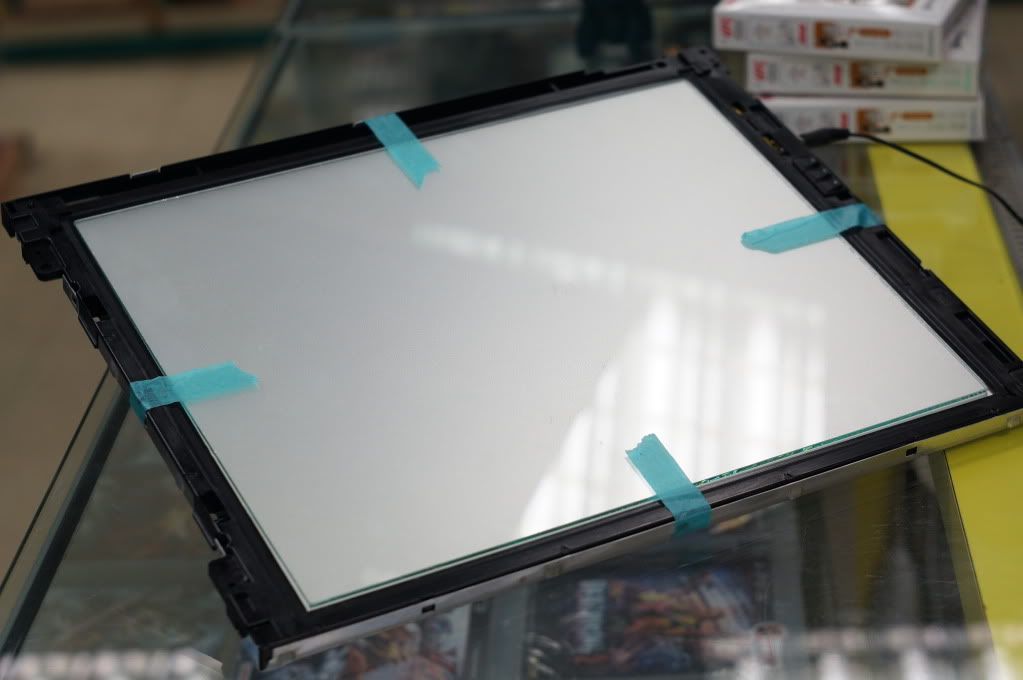

用透明玻璃or壓克力取代液晶板,底下背光模組的部分就是現成的透寫台
(上面照片中的玻璃還沒有做固定,暫時先用膠帶貼在框上)

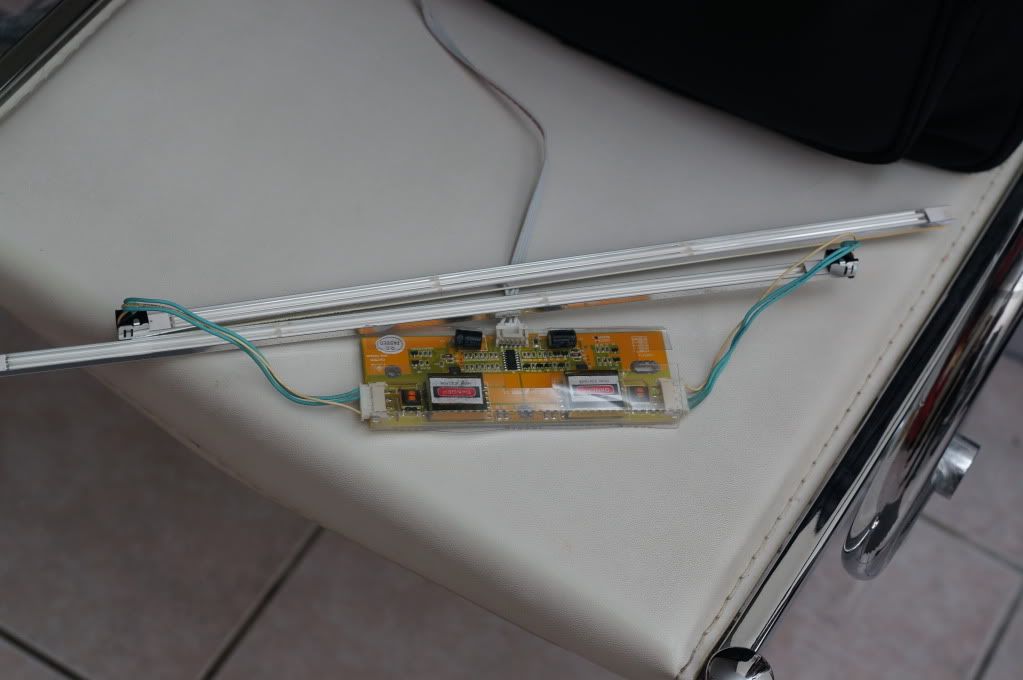

雖然可以直接使用原本的CCFL燈管+點燈電路(俗稱高壓板)
Photobucket

直接插12V輸入就會亮,只是較耗電,變壓器也要選高功率一些
電路板還要做好絕緣保護以免觸電

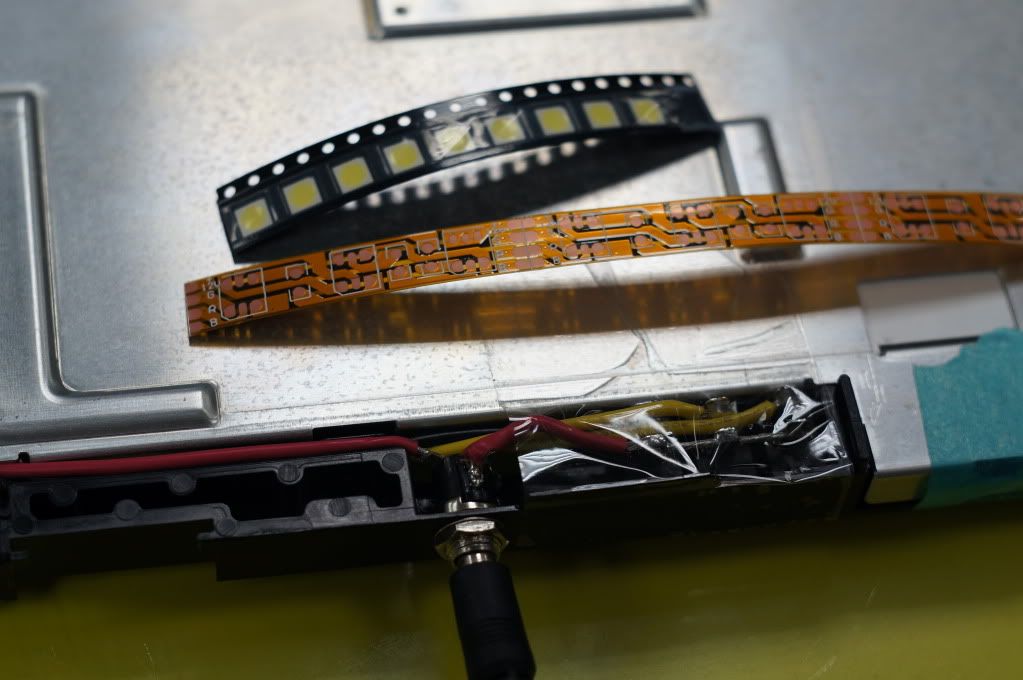

所以這次我把CCFL燈管取出,換成42顆白光 三晶封裝 5050LED
搭配 RGB LED 專用的軟電路板,可控制三晶封裝LED要亮幾個
三個顏色分別做開關,就可以簡單實現三段亮度調整

Photobucket

開關部分
Photobucket

液晶模組是made in japan
Photobucket

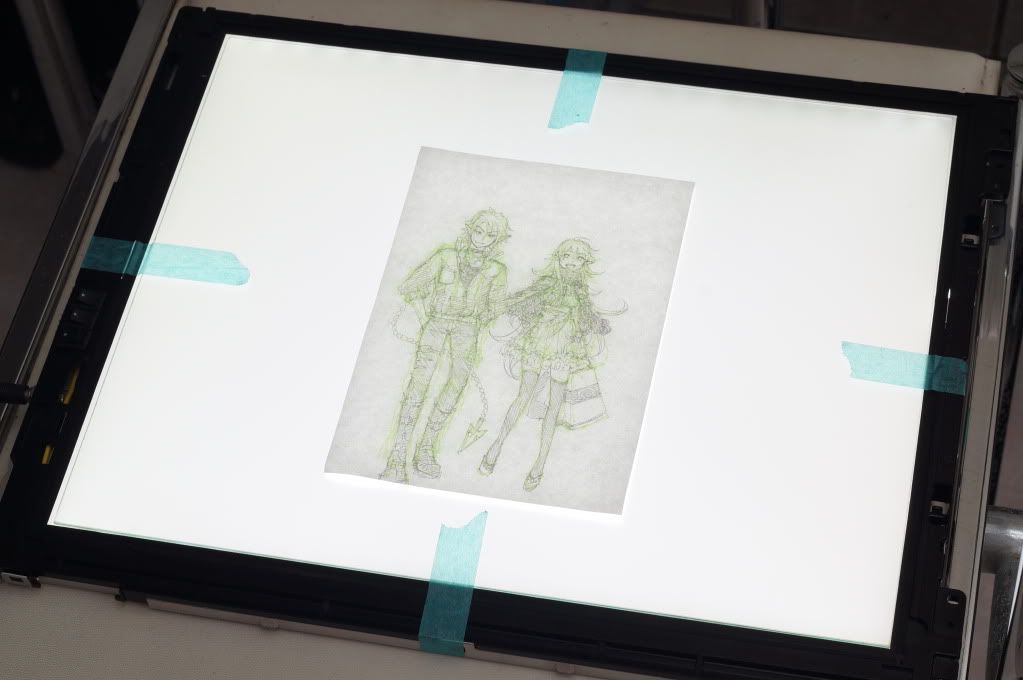

透寫效果DEMO,未開
Photobucket

一段
Photobucket

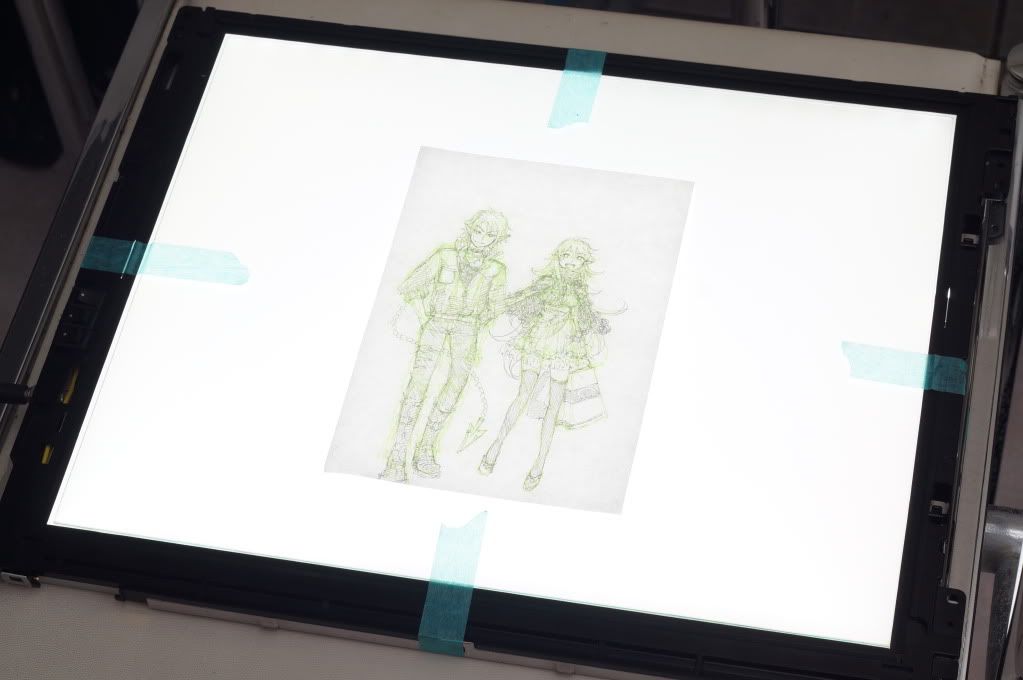

二段
Photobucket

三段全開
Photobucket

花費:
廢棄的 17" LCD螢幕 NTD$0
到玻璃鋪切一塊17" 3mm玻璃 NTD$100
5條軟PCB+50顆LED+50顆電阻 NTD$380 (零件有多買)
3顆開關,1顆2.5mm變壓器插座 NTD$40 (這價錢算很貴)
現成的12V變壓器+焊工少許,DIY的成就感 NTD$無限
